0510-83591626
0510-83591626
沖擊試驗是研究材料對于動荷抗力的一種試驗，和靜載荷作用不同，由于加載速度快，使材料內的應力驟然提高，變形速度影響了材料的機構性質，所以材料對動載荷作用表現出另一種反應。往往在靜載荷下具有很好的塑性性能。在沖擊載荷下會呈現出脆性的性質。
金屬材料沖擊試驗，還可以揭示靜載荷時，不易發現的某結構特點和工作條件對機械性能的影響（如應力集中，材料內部缺陷，化學成分和加荷時溫度，受力狀態以及熱處理情況）因此沖擊試驗在工藝分析比較和科學研究中都具有一定的意義。
沖擊試驗步驟
1．測量試樣缺口處的橫截面尺寸，其偏差應在規定的范圍內。
2．根據所測試的材料，估計試樣沖擊吸收功的大小，從而選擇合適的沖擊擺錘和相應的測試度盤，使試樣折斷的沖擊吸收功在所用擺錘最大能量的10%～90%范圍內。
3．進行空打實驗。其方法是使被動指針緊靠主動指針并對準最大打擊能量處，然后揚起擺錘空打，檢查此時的被動指針是否指零，其偏離不應超過度盤最小分度值的1/4。否則需進行零點調整。
4．正確安裝試樣：將擺錘稍離支座，試樣緊貼支座安放，使試樣缺口的背面朝向擺錘打擊方向，試樣缺口對稱面應位于兩支座間的對稱面上，其偏差不應大于±0.2mm，
5．試驗溫度一般應控制在10－35℃；對試驗溫度要求嚴格時為23±5℃。
6．進行試驗。將擺錘舉起到高度為H處并鎖住，然后釋放擺錘，沖斷試樣后，待擺錘揚起到最大高度，再回落時，立即剎車，使擺錘停住。

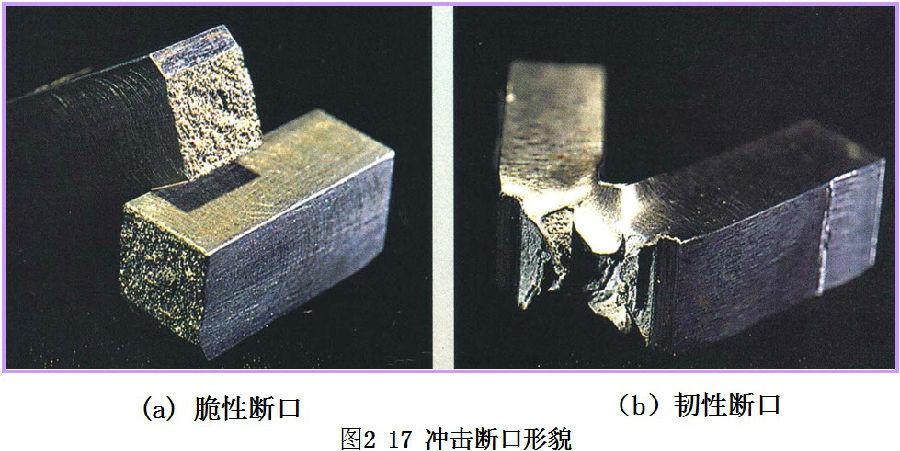

7．記錄表盤上所指示的沖擊吸收功AKU，取回試樣，觀察試樣斷口的形貌特征。
申請單有試驗標準；沖擊溫度或產品標準，牌號；檢測項目（如未寫，默認只做吸收能量）；
判定要有產品標準，試樣材質或牌號,熱處理狀態或加工狀態，原材料的厚度。
沖擊試樣要求：
制樣尺寸要求如下：
長度：55±0.10mm
高度10±0.075mm
寬度10±0.10mm
試樣縱向面間的夾角（四個55*10mm的面）90°±2°
試樣兩個端面-試樣縱向面角度90°±2°。
試樣表面粗糙度不高于1.6微米。
端面不允許用磨拋機打磨，端面必須要平整。
試驗方法 | 試驗項目 | 試驗標準 | 備注 | |
沖擊試驗 | GB/T229-2007 | 金屬材料 夏比擺錘沖擊試驗方法 | 樣品尺寸不小于55*10*10mm | |
ASTM E23-12c | ASTM E23-12C Standard Test Methods for Notched Bar Impact Testing of Metallic Materials1 金屬材料缺口試樣標準沖擊試驗方法 | |||
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 鋼制品力學性能試驗的標準試驗方法和定義 | |||
EN ISO148-1: 2010 | Metallic Materials - Charpy Pendulum Impact Test - Part 1: Test Method 金屬材料 - 夏比擺錘沖擊試驗 - 第1部分：試驗方法 | |||
JIS Z 2242-2005 | 金屬材料沖擊試驗方法 | |||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金屬材料－夏比擺錘沖擊試驗－第1部分：試驗方法 | |||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金屬材料沖擊試驗方法 第二部分:夏比V 型缺口 | |||
ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金屬材料缺口試樣標準沖擊試驗方法 | 樣品尺寸不小于55*10*10mm | ||
ASTM A370-14 | Standard Test Methods and Definitions for Mechanical Testing of Steel Products 鋼制品力學性能試驗的標準試驗方法和定義 | |||
GB/T 229-2007 | 金屬材料 夏比擺錘沖擊試驗方法 | |||
ISO 148-1:2009 | Metallic materials — Charpy pendulum impact test — Part 1: Test method 金屬材料－夏比擺錘沖擊試驗－第1部分：試驗方法 | |||
JIS Z 2242-2005 | 金屬材料沖擊試驗方法 | |||
AS 1544.2-2003 | Methods For Impact Tests On Metals - Charpy V-notch 金屬材料沖擊試驗方法 第二部分:夏比V 型缺口 | |||
沖擊脆性轉變溫度 | JIS Z2242:2005 | 金屬材料沖擊試驗方法 | 沖擊能量：150J、300J | |
沖擊能量轉變溫度 | 金屬材料沖擊試驗方法 | |||
沖擊 NIST 證書 | ASTM E23-12c | Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金屬材料缺口試樣標準沖擊試驗方法 | ||
官網微信
Copyright ? 2017-2024 江蘇隱石實驗科技有限公司 All Rights Reserved 備案號：蘇ICP備2021030923號-2
蘇公網安備32020502001473 技術支持：迅誠科技
