欧美极品色午夜在线视频-欧美一级大片在线观看-黄色av播放-激情综合小说-日本少妇丰满做爰图片-aaa222成人黄网-国产精品不卡视频-欧美少妇毛茸茸-欧美综合在线观看视频-色五月激情五月亚洲综合-国产一区二区三区四区五区vm-粗大的内捧猛烈进出少妇视频-两口子真实刺激高潮视频-午夜性福利视频-午夜成年视频

1、什么是快速溫變試驗？溫度沖擊試驗的定義？什么是溫濕度交變試驗？

快速溫變試驗過程是以常溫→低溫→低溫停留→高溫→高溫停留→常溫作為一個循環，溫度循環試驗的嚴苛程度是以高/低溫度范圍、停留時間以及循環數來決定的?？焖贉刈冊囼炇怯脕泶_定產品在高溫、低溫快速或緩慢變化的氣候環境下的儲存、運輸、使用的適應性。快速溫變試驗適用于電子元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，同時通過此試驗可提高產品的可靠性和進行產品的質量控制。快速溫變試驗是航空、汽車、家電、科研等領域必備的測試考核，也是確定電工、電子、汽車電器、材料等產品在進行高低溫試驗的溫度環境沖擊變化后的參數及性能使用的適應性。快速溫變引起的常見故障現象有：涂層、材料或線頭上各種微裂紋擴大；使粘結不好的接頭松馳；使螺釘連接或鉚接不當的接頭松馳；材料熱膨脹系數不同產生的變形和應力引起的故障,使固封材料絕緣下降；使機械張力不足的壓配接頭松馳；使質差的釬焊接觸電阻加大或造成開路；使運動件及密封件故障

溫度沖擊試驗是指高低溫瞬間切換的試驗，主要考核試件在溫度瞬間急劇變化一定次數后，檢測試樣因熱脹冷縮所引起的化學變化或物理破壞的試驗。溫度沖擊試驗主要用于測試材料結構或復合材料，現在用的最多的電子產品的元器件或者組件級。溫度沖擊現象引起的常見故障現象有：零部件的變形或破裂，絕緣保護層失效，運動部件的卡緊或松弛電氣和電子元器件的變化，快速冷凝水或結霜引起電子或機械故障等。

溫濕度交變試驗是指設定相應的溫度濕度條件，相對快速溫變要緩和，適用于測試材料的耐熱、耐干、耐濕及耐寒性，以此確定產品的耐老化及耐特殊環境的性能。

2、快速溫變試驗、溫度沖擊試驗和溫濕度交變試驗的相關測試標準

GB/T 2423.22-2012 環境試驗 第2部分：試驗方法 試驗N：溫度變化

GJB150.5-1986軍用裝備實驗室環境試驗方法第5部分：溫度沖擊試驗

HB 5830.10-1984機載設備環境條件及試驗方法 溫度沖擊

SJ 20115.3-1992機載雷達環境條件及試驗方法 溫度沖擊試驗

JG/T 25-2017建筑涂料涂層耐溫變性試驗方法

GB/T 2423.34-2012 環境試驗 第2部分：試驗方法 試驗ZAD：溫度濕度組合循環試驗

GB/T 2423.18-2012環境試驗 第2部分：試驗方法 試驗Kb：鹽霧，交變(氯化鈉溶液)

GB/T 2423.4-2008電工電子產品環境試驗 第2部分：試驗方法 試驗Db 交變濕熱（12h＋12h循環）

GB/T 32065.7-2015海洋儀器環境試驗方法 第7部分：交變濕熱試驗

SC/T 7002.4-2016漁船用電子設備環境試驗條件和方法 交變濕熱（Db）

SJ 20115.4-1992機載雷達環境條件及試驗方法 交變濕熱試驗

SN/T 2498.1-2010進出口煙花爆竹制品基本環境試驗規范 試驗Db：交變濕熱試驗方法

3、快速溫變試驗、溫度沖擊試驗和溫濕度交變試驗的相關測試要點的總結與比較

（1）GB/T 2423.22-2012環境試驗 第2部分：試驗方法 試驗N：溫度變化

適用范圍：本部分規定的試驗用來確定元器件、設備或其他產品耐受環境溫度快速變化的能力。實現這一目的所需的各溫度下的暴露持續時間取決于試驗樣品的特性。

（2）GJB150.5-1986軍用裝備實驗室環境試驗方法第5部分：溫度沖擊試驗

適用范圍：本標準規定了軍用設備的溫度沖擊試驗方法，是制定軍用設備技術條件或產品標準等級技術文件相應部分的基礎和選用依據。本標準適用于可能遇到溫度急劇變化環境的軍用設備。

試驗目的：確定軍用設備在周圍大氣溫度急劇變化時的適應性

試驗溫度：高溫70℃，低溫-55℃

試驗時間：試驗溫度保持時間為1h或者直至試驗樣品達到溫度溫度；轉換時間不大于5min

試驗循環次數：3次

試驗結果評定：按CJB 150.1-86中相關要求進行檢測

（3）SJ 20115.3-1992機載雷達環境條件及試驗方法 溫度沖擊試驗

適用范圍：本標準規定了機載雷達的溫度沖擊環境條件及試驗方法。本標準適用于機載雷達的溫度沖擊試驗。

試驗溫度：低溫--55℃，高溫70℃

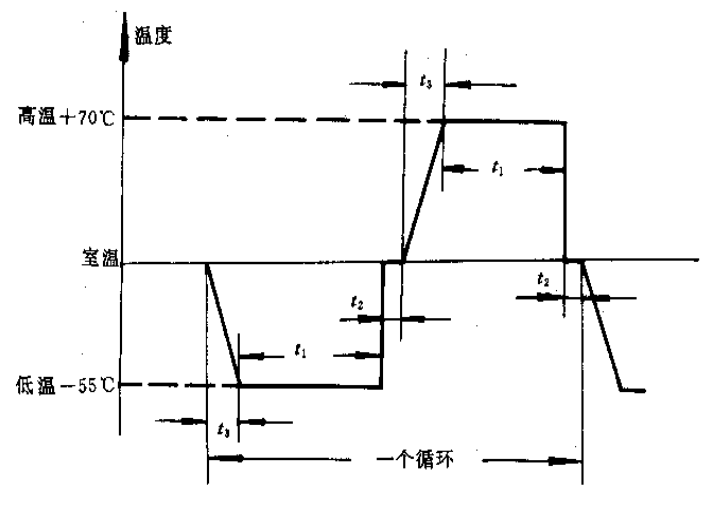

循環試驗：溫度沖擊試驗循環過程如圖1所示：

圖1 溫度沖擊試驗循環過程圖

圖中：t₁--試驗樣機在高溫箱、低溫箱中放置的時間

      t₂--試驗樣機從低溫箱搬到高溫箱或從高溫箱搬到低溫箱的時間

      t₃--試驗樣機放入試驗箱中，試驗箱內的溫度回歸到容差范圍，保持試驗箱的溫度穩定時間

放置時間：當試驗樣機溫度穩定時間小于2h，放置時間為2h；當試驗樣機溫度穩定時間大于2h，放置時間為4h

循環次數：將試驗樣機按圖1溫度沖擊循環過程進行3次試驗

試驗結果評定：對試驗樣機進行外觀檢查和性能測定

（4）GB/T 2423.34-2012 環境試驗 第2部分：試驗方法 試驗Z/AD：溫度/濕度組合循環試驗

適用范圍：本部分提供了一種組合試驗方法，主要用于元器件類試驗樣品，以加速方式來確定試驗樣品在高溫/高濕和低溫條件劣化作用下的耐受性能。

試驗概述：試驗Z/AD是溫度/濕度組合的循環試驗，用來揭示試驗樣品由不同于吸濕的“呼吸”作用導致的缺陷。本試驗與其他濕熱循環試驗不同，由于下列原因提高了本試驗的嚴酷等級：a）在給定的時間內有更多次數的溫度變化或“呼吸”作用；b）溫度循環變化范圍更大；c）溫度循環變化的速率更高；d）包含多次0℃以下的溫度變化。加速的“呼吸”以及吸附在試驗樣品縫隙中水分的結冰效應是本試驗的基本特點。但要強調的是，只有縫隙足夠大以致附著的水分能夠滲入時，結冰效應才會出現，這種情形通常發生在金屬組件密封處或引線端的密封處。冷凝的程度主要取決于試驗樣品表面的熱時間常數。對于很小的試驗樣品冷凝可忽略不計，但對于大試驗樣品則是顯著的。同樣，具有較大帶空氣或氣體空隙的試驗樣品，其“呼吸”作用將更明顯，但同時試驗的嚴酷程度一定程度上也取決于試驗樣品的熱特性。

嚴酷等級：除非另有規定，24h循環的次數應為10次，如果不是10次，相關規范應規定循環次數。

試驗循環：溫度/濕度分循環、低溫分循環、無低溫暴露的24h循環、最后循環

試驗結果評定：電性能和機械性能可在下列條件下檢測：a）高濕時；b）緊接試驗樣品從箱內取出后；c）干燥后；d）按有關規范要求
